Isra Vision

100% Optische in-line Inspektion

22. November 2010, von Klaus Bremer, Susanna Stock

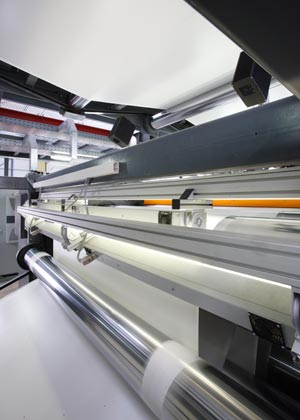

Qualität und Wirtschaftlichkeit bei der Herstellung und Veredelung von Bahnware durch 100% Inspektion - hier Dekorfolie.

Quelle: Isra Vision

Alle Fehler finden

Die vollautomatischen Systeme finden laut Hersteller alle optischen Fehler mit höchster Präzision. Das wartungsarme und netzwerkfähige System ist bezüglich der Hard- und der Software modular aufgebaut. Dies ermöglicht die spätere Integration weiterer Komponenten und trägt somit nicht nur zur Flexibilität sondern auch zur Zukunftssicherheit bei.

Bereits die erprobten Standardkomponenten ermöglichen die Anpassung an jede Kundensituation und Aufgabenstellung, unabhängig von der Bahngeschwindigkeit, der Bahnbreite und der Einbausituation.

Der Einsatz von modernen Kamera- und Beleuchtungssystemen garantiert, dass kleinste und kontrastschwächste Materialfehler gefunden werden. Neben Schwarz/Weiß-Kameras können auch "state-of-the-art" Farbkameras eingesetzt werden, mit denen sehr kontrastschwache bzw. für s/w-Systeme nicht erkennbare Fehler sicher identifiziert werden. Mit speziellen Beleuchtungstechniken, wie schnell-schaltbaren LEDs, wird das Auflösungsvermögen erhöht und es lassen sich selbst kleinste Kratzer und Falten im Material erkennen.

Die entdeckten Fehler werden übersichtlich und in Echtzeit per Bild dargestellt. Dabei sind die Systeme in der Lage verschiedene Fehlertypen zu differenzieren: relevante Fehler können markiert werden und das System informiert die Produktionsmannschaft mit optischen und akustischen Alarmen darüber. Die Markierungen werden mit einer Genauigkeit im zehntel mm Bereich gesetzt.

Alle Daten werden für die Auswertung und späteren Analysen archiviert. Reports und verschiedene auf den Kunden zugeschnittene statische Werkzeuge und Trend-Darstellungen helfen bei der Fehlervermeidung und Kostenreduktion. Dabei lassen sich die Messwerte anderer Systeme, wie Metalldetektoren und Feuchte, mit in die Analysen integrieren.

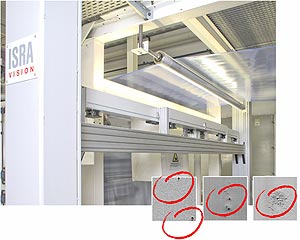

Sichere Fehlererkennung mit Smash-in-line-Inspektion und Klassifikation zur Prozessoptimierung entlang der Prozesskette für Film und Nonwovens.

Quelle: Isra Vision

Viele Analyse-Tools

Mit optionalen Analysetools kann die Produktionsqualität systematisch bewertet werden.

Das Softwaretool ReViewer beispielsweise ermöglicht im Netzwerksverbund zusätzliche Benutzer (z.B. Qualitätskontrolle, Verkauf und Produktionsplanung) auf Inspektionsdaten zugreifen und getrennte Analysen und Reports erstellen zu lassen.

Das Werkzeug RT (Real Time) Viewer erlaubt es, das Gesamtsystem von verschiedenen Positionen innerhalb der Fertigung zu steuern. Somit ist der Zugriff und die Kontrolle mehrerer Systeme auch von einem Arbeitsplatz aus möglich.

Das Werkzeug Data-Mining erstellt kundenspezifische bzw. sogar personalisierte Reports, ermöglicht Fehlerursachenanalysen und hilft, Strategien zur Fehlervermeidung und Produktionsoptimierung zu entwickeln.

Und mit dem ReWind-Manager schließlich lassen sich bereits inspizierte Folien am Umwickler reparieren und damit Ausschuss minimieren.

Eine Plattform für alle Aufgaben

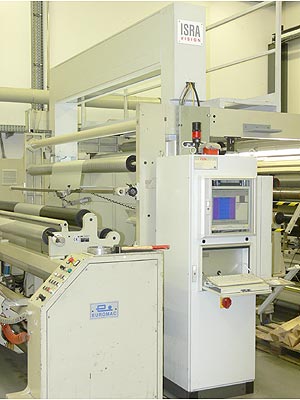

Für höchste Effizienz und Durchsatz: In-line Inspektion für die Zuschnittoptimierung an Rollenschneidern.

Quelle: Isra Vision

Von der Extrusion bis zum Print - überall ist es von Bedeutung, eine hohe Qualität zu gewährleisten und rechtzeitig auf Fehlerquellen zu reagieren. Die optischen in-line Inspektionslösungen von Isra Vision umfassen u.a. Inspektionssysteme für sämtliche Substrate und Materialien, wie Kunststofffilm, Folie, Vliesstoff, Papier, Karton, Metall, bedruckte flexible Verpackungen, Faltschachteln, Etiketten, RFID-Zellen, flexible bedruckte Schaltungen bis hin zu flexiblen Solarzellen und organischer Photovoltaik.

Die Inspektionssysteme werden in verschiedenen Prozessstufen bei der Produktion von Bahnware eingesetzt und miteinander vernetzt. Dies stellt sicher, dass nach jedem Prozessschritt nur einwandfreie Ware weiterverarbeitet wird, was wiederum Material- und Zeitaufwand spart.

Inspektionslösung und Prozessoptimierung im Druckbereich

Speziell für den Rollendruck liefert die Inspektionslösung PrintSTAR einen Beitrag zur Sicherung korrekter Druckjobs und der Senkung von Produktionskosten. Mit einer skalierbaren Anzahl von Kameras funktioniert PrintSTAR bei jeder beliebigen Bahngeschwindigkeit. Mit Anwendung des "Golden Master"-Prinzips wird dabei die gesamte Produktionsbahn inspiziert. Auch die Druckinspektion kann direkt mit der Oberflächeninspektion vernetzt werden.

Module, wie ColorWATCH, PrintTRACK, QuickPROOF und MultiVIEW, ergänzen die - unter anderem im Verpackungsbereich - vielfach bewährte Inspektionslösung.

In diesem Verbund können Farbkonstanz, Materialverzüge oder Rapportlängen überprüft oder auch die Verifikation des aktuellen Drucks mit der Kundenvorlage dargestellt werden. MultiVIEW wird eingesetzt, um in wertsteigernden Veredelungsprozessen, wie etwa dem Prägen, Lackieren oder Beschichten, für eine einwandfreie Qualität zu sorgen.

(, st)
