Braille-Tester für sichere Pharma-Verpackungen
02. Dezember 2011

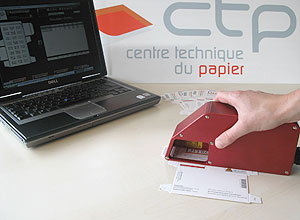

Das Braille-Messsystem ist eine Kombination von Handlesegerät mit hochauflösender Kamera, die ebenso wie die Beleuchtung in das Gehäuse integriert ist sowie spezieller Auswertesoftware.
Quelle: Klemmt Mess- und Prüftechnik
Das kommerzielle Tochterunternehmen des französischen Papierforschungsunternehmens CTP, Grenoble, die Techpap SAS, hat ein Handgerät für die Qualitätssicherung von mit Braille-Schriften geprägte Faltschachteln für Pharmazeutika entwickelt. Im deutschsprachigen Raum wird dieses Gerät von der Firma Hermann Klemmt Mess- und Prüftechnik, Aichach, vertrieben. Die Hersteller von Faltschachteln erhalten mit dem Braille-Tester ein neues Werkzeug für die Qualitätssicherung, können die Zahl der Reklamationen verringern, Kosten und Ressourcen einsparen.
Der Techpap Braille Tester für pharmazeutische Verpackungen entspricht der Europäischen Direktive 2004/27/CE und er ist konform zur neuen EN 15823. Das Gerät dient zur Überprüfung des Vorhandenseins, der Vollständigkeit, der Höhe der Prägung und des Klartextes von Braille-Punkten auf einer geprägten Arzneimittelverpackung. Das Braille-Messsystem ist eine Kombination von Handlesegerät mit hochauflösender Kamera, die ebenso wie die Beleuchtung in das Gehäuse integriert ist sowie spezieller Auswertesoftware. Es liefert Ergebnisse in Echtzeit, bei Abweichungen von der Norm einen Alarm und es kann mit verschiedenen Arbeitsmodi sowohl im QS-Labor wie auch in der Produktion eingesetzt werden.

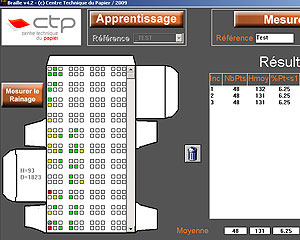

Im Vergleich mit der Code-Vorlage werden fehlende und abweichende Braille-Punkte in Form einer Rot-Gelb-Grün-Ampel für den Anwender einfach ablesbar angezeigt (Bildausschnitt).
Quelle: Klemmt Mess- und Prüftechnik
Die System-Software zeigt am Bildschirm das jeweilige Codemuster und die Höhen der Braille-Punkte an, deren Messwerte und Abweichungen in einer Tabelle farblich dargestellt werden. Im Vergleich mit der Code-Vorlage werden fehlende und abweichende Braille-Punkte in Form einer Rot-Gelb-Grün-Ampel für den Anwender einfach ablesbar angezeigt. Das Auswerteprogramm ist eine Windows-Anwendung, die auf einem PC läuft und die Steuerung des Geräts sowie die Kommunikation/Präsentation auf dem Bildschirm ermöglicht. Alle Eingaben, Daten etc. werden als ASCII-Dateien auf der Festplatte des PC abgelegt.
Die Vorlagenmuster zum Einlesen der Braille-Codes können als Bild- und Textdateien in das Programm geladen werden. In dem Programm kann ein Anwender beliebig viele Datenfamilien erzeugen, unter denen er die Messwerte verschiedener Verpackungen, Verpackungsgrößen und auch unterschiedliche Hersteller sortiert abspeichert. Mit der Übertragung in die Datenbank ist eine Rückverfolgbarkeit der Messergebnisse auch über längere Zeit sichergestellt.
Ein zweiter Anwendungsbereich für den Braille Tester ist die optische Prüfung der Rillung von Faltschachtelkarton. Auch hier ist die Kamera mit einer speziellen Auswertesoftware des Systems gekoppelt und liefert ein 3-dimensionales Ergebnis der Rillqualität.
Aufgrund der Ausführung des Gerätes können Rechts- und Linkshänder innerhalb kurzer Einarbeitungszeit mit dem Gerät sicher umgehen.
(st)
