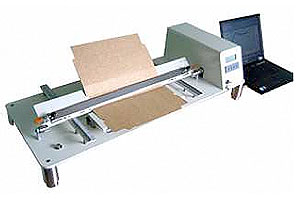

Newton Carton Tester CT 200 mit Haftreibungsprüfzusatz
Quelle: Hermann Klemmt Mess- und Prüftechnik
Ein Prüfgerat für die Qualitätssicherung von Karton bietet die Hermann Klemmt Mess-und Prüftechnik (Inchenhofen) an. Der Newton Carton Tester CT 200 wurde zur Qualitätssicherung, zur Definition von Verwendungsgrenzen sowie zur Erstellung von Standards und Spezifikationen entwickelt. Hersteller des Geräts ist Newton Industries Hoylake/Liverpool, es wurde in Zusammenarbeit mit Unilever entwickelt.
Quelle: Hermann Klemmt Mess- und Prüftechnik
Im Einsatz befindet sich das Testgerät bereits bei Faltschachtelherstellern und deren Kunden, wie z.B. Procter & Gamble, SCA Packaging, Unilever, Elopak, MM Karton usw.
Der Anwendungsbereich im Alltag: Um sicherzustellen, dass der Transport von Kartons in den automatischen Aufricht- und Füllanlagen ohne Pannen funktioniert, sollten zwei wichtige Faktoren genau überwacht werden, wenn Größe, Farbe und Design eines Kartons festgelegt sind. Es handelt sich hierbei um die Rillungen, die an den FaltsteIlen eingedrückt werden und um die Reibung zwischen den Oberflächen von Kartons.
Quelle: Hermann Klemmt Mess- und Prüftechnik

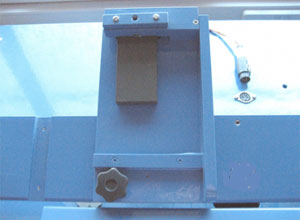

Die Qualität der Rillungen bestimmt die zum Aufrichten oder Auffalten der Kartons benötigte Aufrichtkraft. Die Rutschkräfte zwischen den Oberflächen angrenzender, flacher Kartons werden durch die Messung der Reibungskoeffizienten ermittelt. Der Newton Carton Tester CT 200 für Rillkräfte und Reibungskoeffizienten ermöglicht dem Anwender eine genaue Überwachung dieser beiden Parameter.

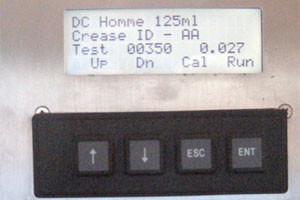

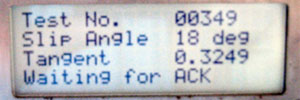

Ursprünglich entwickelt, im Labor akzeptable Grenzwerte zu erhalten, wird der Newton Carton Tester jetzt vermehrt in der Fabrik benützt, um die Qualität bei der Kartonherstellung und beim Benutzer zu überwachen. Das Prüfgerät zeigt die gemessenen Werte für das Aufrichten beim Formen des Kartons von 0 auf 90° und die Reibung zwischen den äußeren Seiten von Kartons oder anderen Oberflächen auf einer Digitalanzeige an.
Quelle: Hermann Klemmt Mess- und Prüftechnik
Zur Kalibrierung des Gerätes wird eine Kalibriereinrichtung mitgeliefert, mit der die Einstellung überprüft und gegebenenfalls innerhalb weniger Minuten korrigiert werden kann. Dies ist besonders dann notwendig, wenn Verbraucher und Hersteller von Kartons räumlich weit voneinander entfernt sind.
Auswahl technischer Daten des CT 200:
- Abmessungen 100 cm breit x 27cm hoch x 42 cm tief
- Prüfbereich 0° bis 100 ° Auswahl durch Anwender
- Kraftmessung 0 bis 3,0 Nm mit 3-stelliger Digitalanzeige
- Aufrichtzeit 0° bis 90° in ca. 8 Sekunden
- Genauigkeit ± 0,002 Nm
- Maximale Kartonbreite Standard 59 cm; anwenderspezifisch 85 cm
- Max. Kartondicke Standard 5 mm
- EMV geprüft nach folgenden Standards: BS EN 55022:2006, EN 61000-3-2,3:1995, BS EN55024:1998, EN61000-4,2.
