Herausforderungen großer QR-Codes
13. November 2015

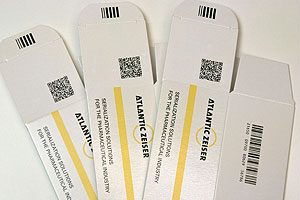

Um die Informationen des chinesischen QR-Codes für Tiermedikamente in sehr guter Lesequalität unterzubringen, genügt beim DoD-Druckverfahren eine Kantenlänge von etwa 13 bis 16 Millimeter.
Quelle: Atlantic Zeiser
Der ab Ende Juni 2016 in China für alle veterinärmedizinischen Produkte obligatorische QR-Code stellt die meisten Pharmazeuten und Faltschachtelhersteller vor drucktechnische Herausforderungen. Denn in Abhängigkeit vom gewählten Drucksystem benötigt der Code eine sehr große Fläche – mitunter rund zehn Quadratzentimeter, wie von Atlantic Zeisermitgeteilt wurde. Um alle erforderlichen Informationen unterzubringen, kann die maximale Kantenlänge des QR-Codes zwar auf etwa 13 bis 16 Millimeter beschränkt werden. Aber dieses Maß gilt nur, sofern moderne Drop-on-Demand Inkjet-Technologie zum Einsatz kommt. „In den allermeisten Fällen wird derzeit jedoch ein kartuschenbasiertes Thermal Inkjet-Verfahren eingesetzt“, sagt Helmut Schneider, Group Product Manager Packaging bei Atlantic Zeiser. „Um damit eine der DoD-Technologie vergleichbare Druck- und Lesequalität zu erzielen, benötigt man etwa die doppelte Kantenlänge.“ Und das wiederum bedeutet: die vierfache Fläche.
Wenig Platz für große Codes
Schon beim China Code für humanmedizinische Produkte (Code 128 C mit 20 nummerische Stellen) war die Platzfindung oft problematisch. Häufig musste aus Platzgründen der gesetzliche Code auf den Körper der Faltschachtel gedruckt werden und für die Aggregation ein Helper-Code auf eine der Verschluss-Laschen. Beim Code 128 C konnten noch Zugeständnisse in der Code-Höhe gemacht werden, was den Einsatz von Kartuschen Inkjets noch erlaubt hat. „Für QR-Codes, die mit dem Thermal Inkjet-Verfahren erstellt werden, dürfte es jetzt jedoch sehr eng bis unmöglich werden“, so Schneider. Selbst auf relativ großen Faltschachteln gibt es wegen bestehender Designvorgaben kaum Platz für überdimensionierte Codes. Erschwerend kommt hinzu, dass die gängigen Thermal Inkjet Kartuschen lediglich eine originäre Druckbreite von 12,7 Millimeter (1/2 Zoll) abdecken können. „Rein technisch ist es zwar möglich, mehrere Kartuschen zusammenschließen. Man erhält jedoch an der ‚Naht‘ den sogenannten Stitching-Effekt, der sich in Form eines senkrechten weißen Balkens oder einer Überdeckung bemerkbar macht“, betont Schneider. „Selbst bei den robusten QR-Codes vergrößert Stitching das Risiko der Unlesbarkeit ganz erheblich.“

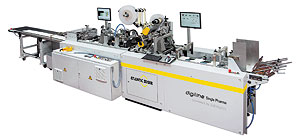

Kann dank DoD-Druckverfahren erforderliche Informationen auf kleinster Fläche unterbringen: die DIGILINE Single von Atlantic Zeiser.
Quelle: Atlantic Zeiser
Mit der DIGILINE Single und DIGILINE Compact hat Atlantic Zeiser zuletzt zwei Drucksysteme vorgestellt, die auf DoD-Technologie basieren. Ausgestattet mit einem OMEGA UV Inkjet Drucker liefern beide Systeme tiefschwarze, sehr kontraststarke Codierungen. Zudem ist die spezielle UV-Tinte äußerst beständig gegen Wasser, Alkohole und andere Lösemittel.
Für Hersteller von Faltschachteln und für Pharmazeuten gibt es aber auch gute Nachrichten: Der Veterinär-Code für China enthält weder Ablaufdatum noch die Chargen-Nr. „Damit ist er ideal geeignet, um flache Faltschachteln bereits sehr effizient vor dem Verpackungsprozess zu drucken und einen gewissen Vorrat anzulegen, was die Codierung beim Faltschachtelhersteller ähnlich wie bei humanmedizinischen Produkten sehr begünstigt“, so Helmut Schneider.
(kb)
