SIG Combibloc
Ein Schritt zur smart Factory
Quelle: SIG Combibloc

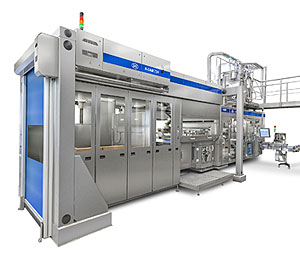

Mit dem Robotic Magazine (R-CAM) für Highspeed-Füllmaschinen, die bis zu 24.000 Packungen pro Stunde füllen, bietet SIG Combibloc eine Komponente auf dem Weg hin zu mehr Automation. Das R-CAM bestückt die Füllmaschine vollautomatisch mit Packungsmänteln, ein Gewinn für die Effizienz der Arbeitsabläufe und die Reduktion des manuellen Arbeitsaufwandes.
Getränke- und Lebensmittelhersteller, die Füllmaschinen von SIG Combibloc im Einsatz haben, erhalten die Packungsmäntel in Umkartons auf Paletten. Bisher werden die Umkartons durch einen Mitarbeiter von der Palette genommen und in das Magazin der Füllmaschine geladen. Bei sechs Bahnen und einer Füllgeschwindigkeit von bis zu 24.000 Packungen pro Stunde bindet dies Personal.
Jan Gansow, Global Product Manager bei SIG Combibloc: „Ziel war es, ein automatisches Magazin für die Highspeed-Füllmaschinen zu entwickeln, ähnlich wie es das Combibloc Automatic Magazine (CAM) für andere Füllmaschinentypen von SIG Combibloc bereits gibt. Mit dem Robotic Magazine sind wir noch einen Schritt weiter gegangen und haben ein vollautomatisches Magazin entwickelt. Dabei werden die Umkartons von der Palette genommen, geöffnet und die Füllmaschine wird mit Packungsmänteln bestückt. Dies erfolgt vollautomatisch – es ist kein manuelles Eingreifen nötig.“
Auspacken und Bestücken
Quelle: SIG Combibloc

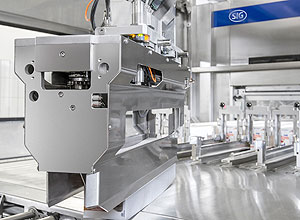

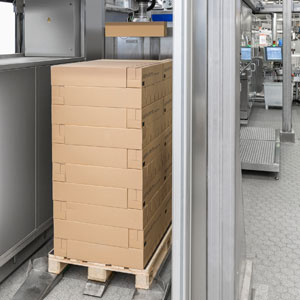

Das Robotic Magazine besteht grundsätzlich aus zwei Modulen: dem Palettenmagazin und der Auspackstation. Das Palettenmagazin bietet Platz für eine Europalette, Industriepalette oder Australische Palette. Sobald sich die Palette im Magazin befindet, erfasst ein Scanner die Anordnung der Umkartons auf der Palette. Der Greifarm transportiert den Umkarton zur Auspackstation. Das Robotic Magazine verfügt über einen internen Zwischenspeicher, der sicherstellt, dass die Produktion auch beim Beladen des Palettenmagazins mit einer neuen Palette störungsfrei weiterläuft. Bis zu 20 Umkartons mit Packungsmänteln fasst dieser Puffer. Das Magazin kann bis zu 2,5 Stunden laufen, ohne dass eine neue Palette nachgefüllt werden muss. In der Auspackstation werden die Umkartons vorne geöffnet und die Mäntel herausgenommen. Die Mäntel werden automatisch in die entsprechende Bahn der Füllmaschine gefüllt, die Umkartons flach zusammengefaltet und in einem dafür bereitgestellten Container für die spätere Entsorgung gesammelt.
Bei Arla Foods im Einsatz
Quelle: SIG Combibloc
Der erste R-CAM 724-Prototyp ist bei Arla Foods Deutschland am Standort Pronsfeld in Betrieb. „Mit dem neuen Robotic Magazine und einer optimierten Linienkonfiguration, bei der der Traypacker sehr nah hinter der Füllmaschine platziert ist, sind wir nun in der Lage, die komplette Highspeed-Linie mit nur einem Maschinenführer sehr effizient zu betreiben“, so Peter Bratsch, verantwortlich für den R-CAM-Prototyp bei Arla Foods.
Das Robotic Magazine ist ein wichtiger Baustein hin zu einer vollautomatisierten Fülllinie der Zukunft, bei der Automatic Guided Vehicles (AGV) die Paletten mit dem Packstoff automatisch von einem Zentrallager zum R-CAM transportieren. Es ist ein wichtiger Schritt hin zu den vollautomatisierten Smart Factories der Zukunft.
In einem ersten Schritt gibt es das neue Robotic Magazine für die Highspeed-Füllmaschine CFA 724 zur Abfüllung von Produkten in das kleine Packungsformat combiblocSmall.
In einem nächsten Schritt soll das vollautomatische Magazin für den Maschinentyp CFA 124 zur Abfüllung in combiblocMini erhältlich sein. Geplant sind ebenfalls vollautomatische R-CAM-Lösungen für CFA 512 und CFA 312 zur Abfüllung in die mittleren Packungsgrößen combiblocStandard bzw. combiblocSlimline.
Bereits installierte Maschinentypen CFA 724 und CFA 124 können nachträglich mit dem Robotic Magazine ausgestattet werden. Zudem kann das R-CAM an das ECS Line Monitoring System von SIG Combibloc angebunden werden.
